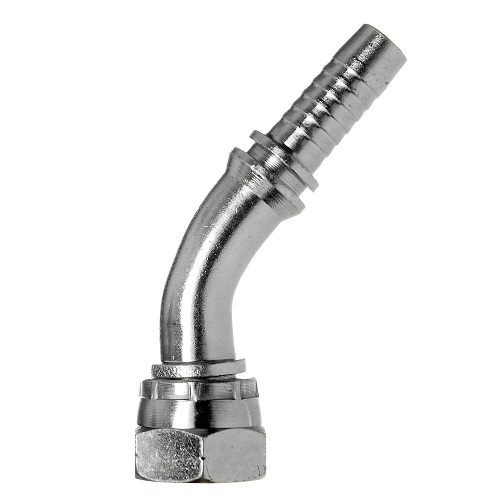

Фитинг DKR 45° (1)

Указания

Подходящую обойму выбрать в соответствии с типом шланга.

Технические характеристики

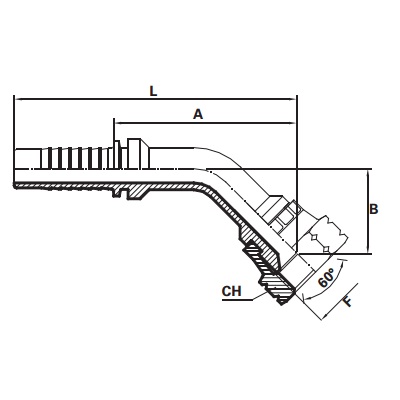

DN	Дюймы	Размер	Резьба	Шаг	Гайка	B (мм)	A (мм)	L (мм)
5	3/16”	03	1/8”	28	15	17	40	65
5	3/16”	03	1/4”	19	19	17	40	65
6	1/4”	04	1/8”	28	15	17	40	68
6	1/4”	04	1/4”	19	19	17	40	68
6	1/4”	04	3/8”	19	22	20	43	71
6	1/4”	04	1/2”	14	27	24	55	83
8	5/16”	05	1/4”	19	19	20	51	79
8	5/16”	05	3/8”	19	22	21	52	80
8	5/16”	05	1/2”	14	27	24	55	83
10	3/8”	06	1/4”	19	19	19	54	84
10	3/8”	06	3/8”	19	22	20	55	85
10	3/8”	06	1/2”	14	27	23	58	88
12	1/2”	08	3/8”	19	22	20	63	96
12	1/2”	08	1/2”	14	27	23	65	98
12	1/2”	08	5/8”	14	28	23	65	98
12	1/2”	08	3/4”	14	32	21	66	99
16	5/8”	10	1/2”	14	27	25	63	99
16	5/8”	10	5/8”	14	28	25	64	99
16	5/8”	10	3/4”	14	32	26	64	100
20	3/4”	12	1/2”	14	27	28	62	103
20	3/4”	12	5/8”	14	28	29	63	104
20	3/4”	12	3/4”	14	32	29	63	104
20	3/4”	12	1”	11	38	31	65	105
